Welche Raumgröße benötigt CheckSnap?
CheckSnap lässt sich in den meisten Werkstätten problemlos integrieren.
Damit die Fahrzeugdokumentation zuverlässig und mit optimaler Bildqualität funktioniert, haben wir auf Basis unserer Praxiserfahrung zwei typische Installationsvarianten definiert:
- Minimalanforderung – funktioniert zuverlässig in den meisten Werkstätten
- Optimalanforderung – bietet die bestmögliche Bildabdeckung und maximale Reserven
Beide Varianten nutzen die gleiche Technik. Der Unterschied liegt ausschließlich in den Abständen der Kameras zum Fahrzeug.
Sollte die Minimalanforderung unterschritten werden, haben wir auch eine Lösung!
Nehmen Sie bei Fragen gerne direkt mit uns Kontakt auf:
07329 2479940
info@checksnap.de
Minimalanforderung – die kompakte Lösung
Die Minimalanforderung eignet sich für Werkstätten mit begrenztem Platzangebot.
Auch mit diesen Maßen kann CheckSnap zuverlässig eine vollständige Fahrzeugdokumentation erstellen.

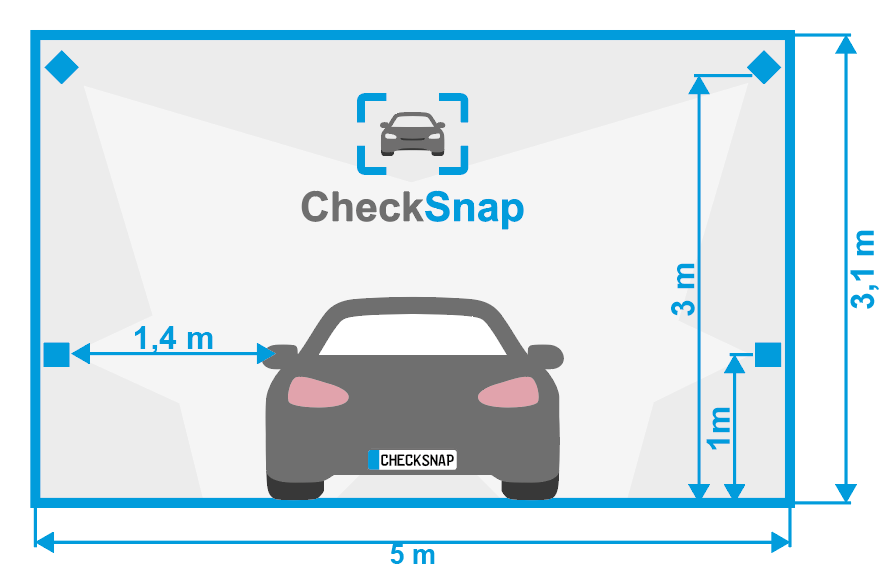

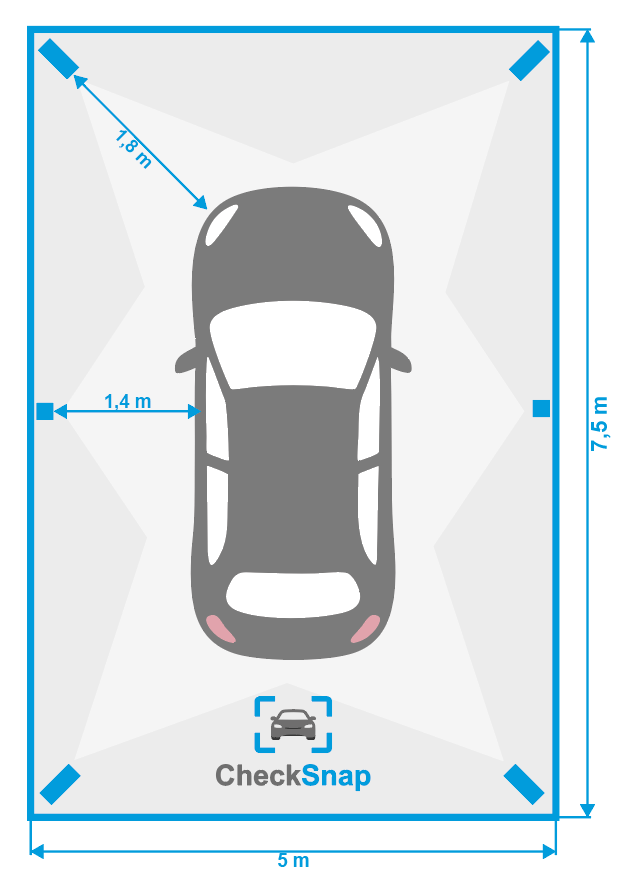

Erforderliche Raumgröße
Raumgröße: 5,0 m × 7,5 m
Raumhöhe: mindestens 3,1 m
Kamerapositionen
Abstand Diagonalkameras zum Fahrzeug: ca. 1,80 m
Abstand Seitenkameras zum Fahrzeug: ca. 1,40 m
Montagehöhen
Diagonalkameras: ca. 1 m
untere Weitwinkelkameras: ca. 1 m
obere Weitwinkelkameras: ca. 3 m
Erhältlich ab
248€ / Monat*

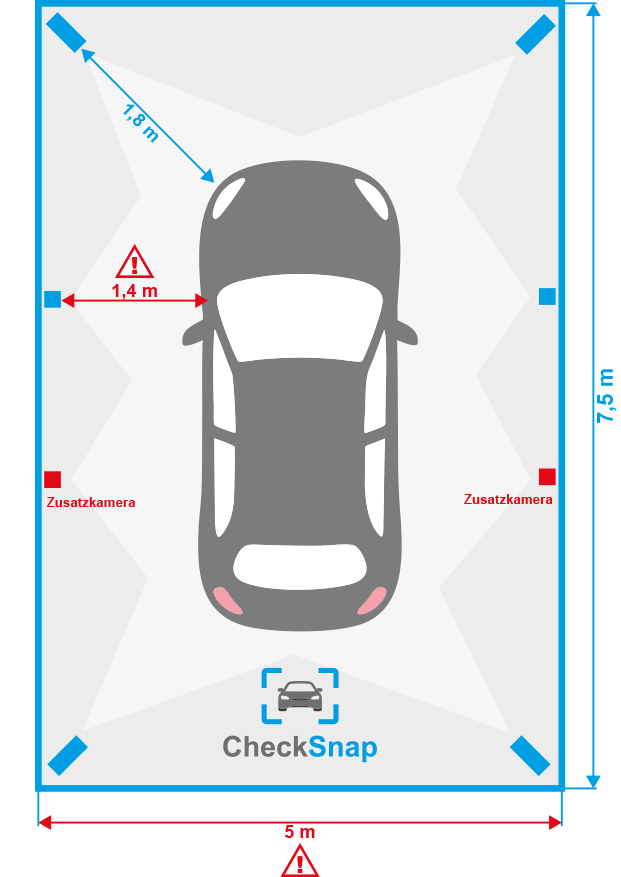

Erweiterte Minimalanforderung – falls die Mindestbreite unterschritten wird
Die erweiterte Minimalanforderung eignet sich für Werkstätten, in denen die Mindestbreite der Standardinstallation unterschritten wird.
Um das Fahrzeug trotzdem vollständig erfassen zu können, empfehlen wir in diesem Fall die Erweiterung des Systems um zwei zusätzliche Weitwinkelkameras an den Seiten.
Dadurch bleibt auch bei geringerem seitlichem Abstand eine vollständige und nachvollziehbare Fahrzeugdokumentation möglich.
Erweiterung des Systems
Zusätzlich zu den acht Standardkameras werden 2 weitere 4K-Weitwinkelkameras seitlich montiert.
So kann das Fahrzeug trotz eingeschränkter Breite vollständig abgebildet werden.
Erhältlich ab
248€ / Monat*
Optimalanforderung – maximale Bildabdeckung
Wenn der Platz vorhanden ist, empfehlen wir die optimale Installation.
Durch größere Abstände der Kameras zum Fahrzeug entstehen noch harmonischere Bildwinkel und eine besonders vollständige Fahrzeugerfassung.

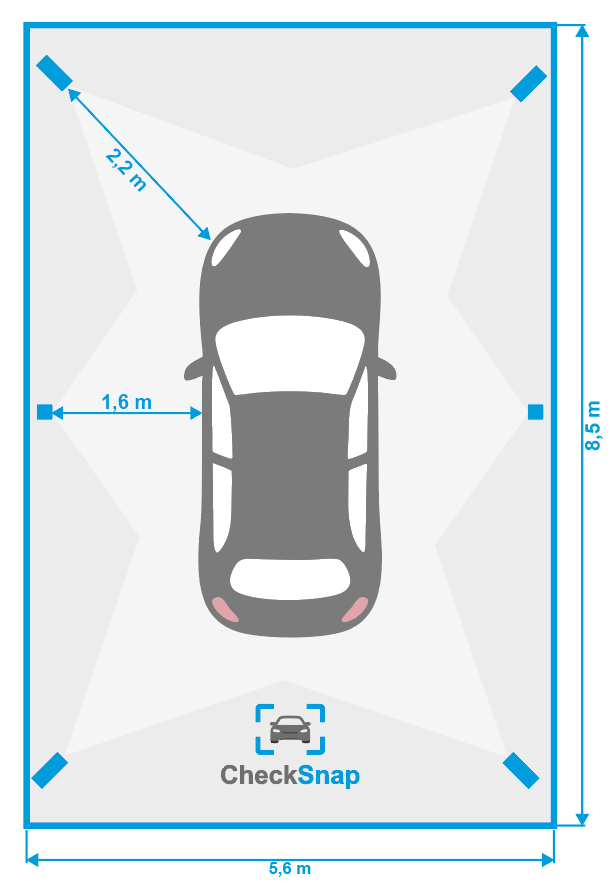

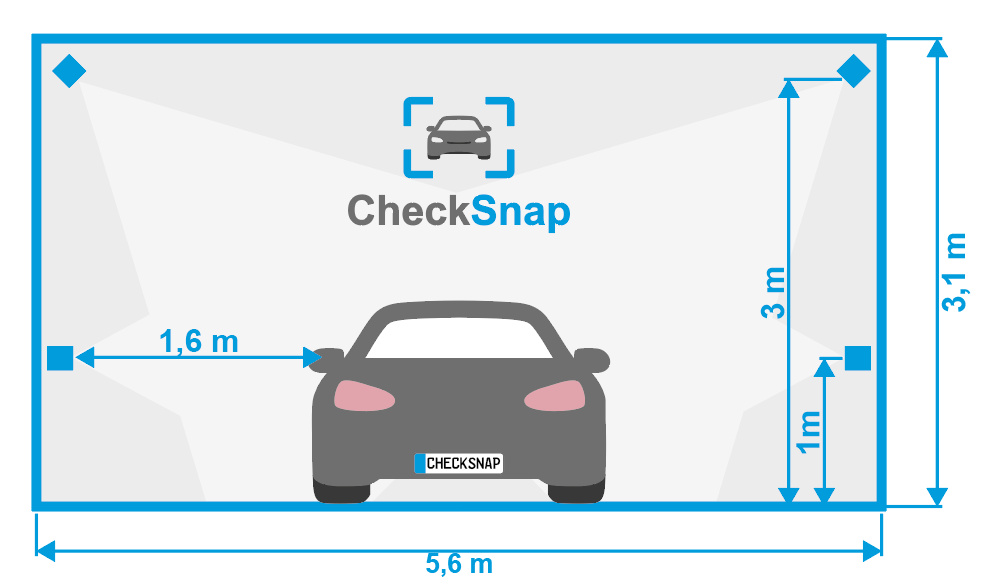

Empfohlene Raumgröße
Raumgröße: 5,6 m × 8,5 m
Raumhöhe: mindestens 3,1 m
Kamerapositionen
Abstand Diagonalkameras zum Fahrzeug: ca. 2,20 m
Abstand Seitenkameras zum Fahrzeug: ca. 1,60 m
Montagehöhen
Diagonalkameras: ca. 1 m
untere Weitwinkelkameras: ca. 1 m
obere Weitwinkelkameras: ca. 3 m
Erhältlich ab
248€ / Monat*
Gute Nachricht: Viele Werkstätten erfüllen die Minimalanforderungen
In den meisten Fällen lässt sich CheckSnap direkt in bestehende Direktannahmen oder Werkstattbereiche integrieren.
Keine Wände vorhanden? Kein Problem.
Die in unseren Aufbaugrafiken dargestellten Installationsbeispiele zeigen häufig eine Direktannahme mit seitlichen Wänden. Diese Darstellung dient lediglich als Beispiel für eine optimale Kamerapositionierung.
Natürlich lässt sich CheckSnap auch in offenen Werkstattbereichen problemlos installieren.
Fehlen eine oder beide Seitenwände, werden die Kameras einfach an stabilen Alumasten montiert, die fest im Boden verschraubt werden. So können die empfohlenen Kamerapositionen auch ohne Wandflächen zuverlässig umgesetzt werden.

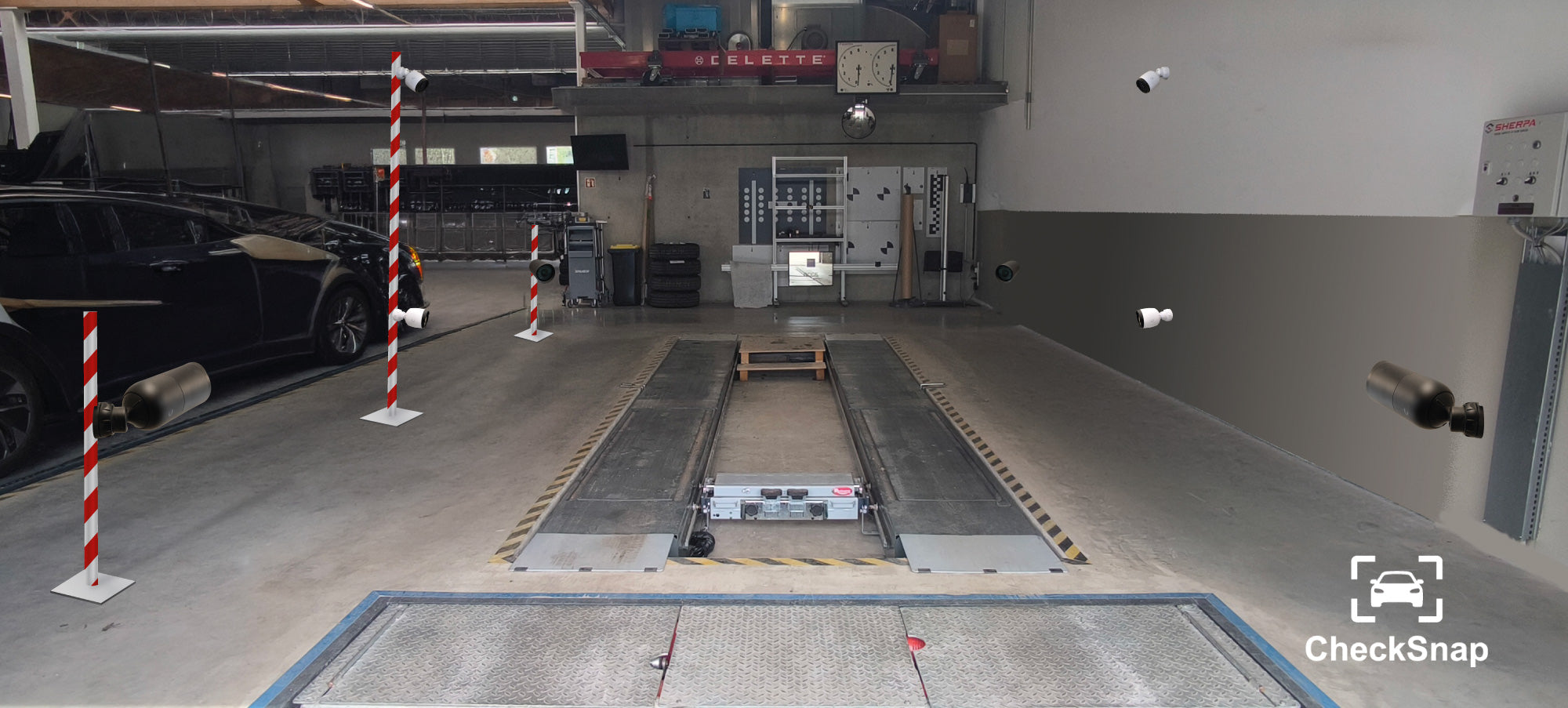

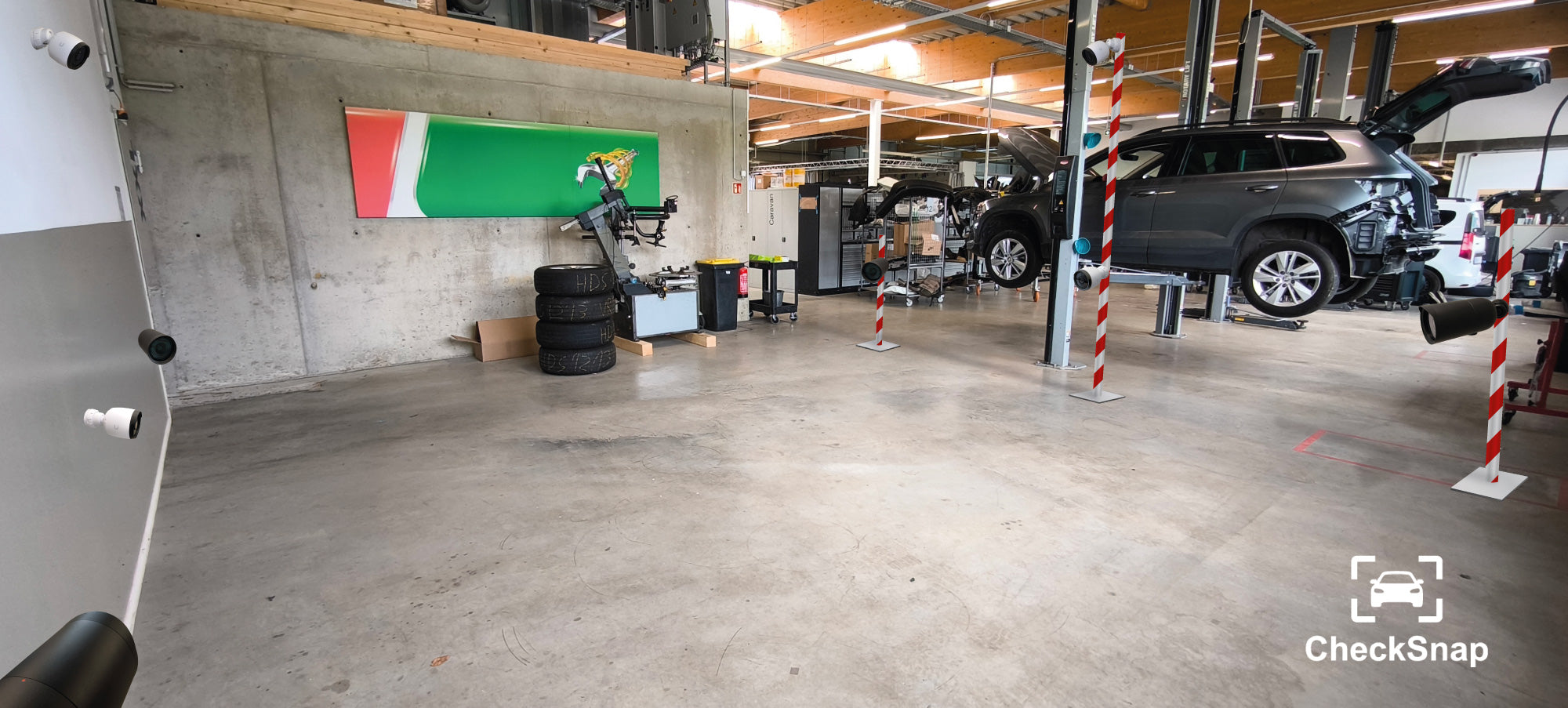

Die abgebildeten Praxisbeispiele zeigen eine Installation mit drei Alumasten in einer offenen Werkstattumgebung.
👉 Fehlen beide Seitenwände vollständig, kann CheckSnap ebenso komplett freistehend aufgebaut werden. In diesem Fall kommen insgesamt sechs Masten/Pfeiler zum Einsatz.
Das benötigte Zubehör zur Mastmontage ist bei den Kameras bereits standardmäßig im Lieferumfang enthalten.
Hinweis zur Sicherheit
Wir empfehlen, die Masten gut sichtbar zu kennzeichnen, um Beschädigungen oder unbeabsichtigte Kollisionen im Werkstattalltag zu vermeiden.
Individuelle Planung möglich
Jede Werkstatt ist unterschiedlich. Gerne unterstützen wir Sie bei der Planung einer passenden Lösung für Ihre räumlichen Gegebenheiten – auch bei offenen Hallen oder ungewöhnlichen Grundrissen.
